Elektronikwerkstatt - Gestaltung Raum und Arbeitsplätze

Grundriss

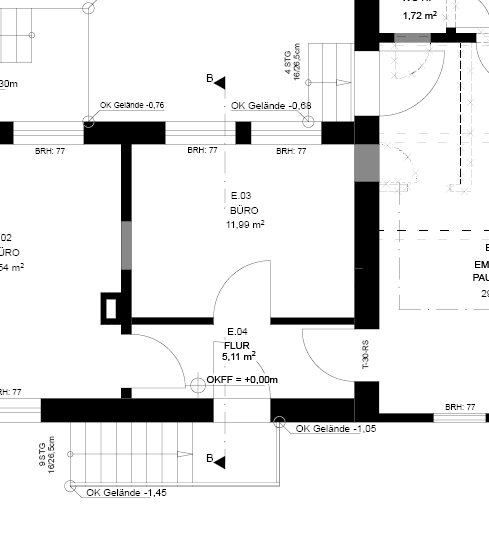

Grundriss Elektronikwerkstatt.png

Fragestellungen für die Planung

  • Möblierung (3 Arbeitsplätze?)
    • Raumaufteilung?
    • Schränke, Regale (Stauraum)?
    • Tische (welche Oberflächen... ESD, Hitzebeständig)?
    • Rollcontainer?
    • Sortimentsboxen?
  • Elektroinstallation
    • Brüstungskanal (wie bestückt)?
    • Raum-/Arbeitsplatzbeleuchtung?

Fablab - Gestaltung Raum und Arbeitsplätze

Grundriss

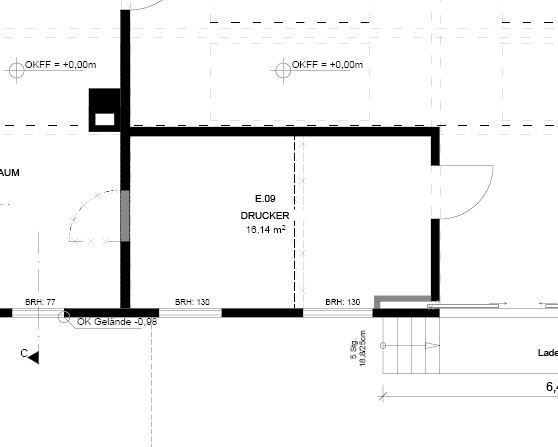

Grundriss Fablab.png

Fragestellungen für die Planung

  • Möblierung
    • Raumaufteilung?
  • Elektroinstallation

Labor/Chemiearbeitsraum im Keller

Hierzu gibt es schon eine Seite (kann/soll/darf man das hier integrieren?): Labor

Ausstattung

Verweise auf andere Listen im wiki

Es gibt bereits einige Stellen im wiki, an denen Vorschläge und Listen für Anschaffungen zu finden sind. Diese enthalten bestimmt noch interessante und verschollene Ideen, es wäre schön das mal zu durchstöbern und hier einzutragen (und andere Fundstellen zu verlinken... starte deine Suche hier 😉: Spezial:Alle_Seiten):

Erläuterung Priorität

Priorität Bedeutung
-2 nice to have
-1 nicht so wichtig / altes Teil könnte bei Gelegenheit ersetzt werden
0 normal
1 wird benötigt
2 fehlt und wird dringend benötigt

Werkzeug, Geräte, Ausstattungsgegenstände

Elektronikwerkstatt

Werkzeug, Gerät, Gegenstand Anzahl Beschreibung Bezugsquelle oder Idee für Spende/Sammelbestellung Preis Anmerkungen Priorität Status Vorschlag von
Micro USB Kabel 1000! USB Kabel standard auf Micro Die Verdunsten irgendwie immer 0 LL
Mini zu Micro USB Adapter 10 USB Micro zu Mini Adapter Wäre eine nette Zugabe zu den Micro USB Kabeln 0 mat
T962 Reflow-Ofen 1 Günstiger Reflow-Ofen für den es freie Ersatzfirmware gibt z.B. eBay link ~170€ Im Originalzustand wegen mangelhafter Firmware wohl nicht gut zu gebrauchen. Es gibt aber einen freien Ersatz: Hackaday post, GitHub 0 Im Update besprochen, weitere Recherche nötig mat
TS100 Lötkolben 3 günstiger, aber sehr leistungsfähiger Lötkolben Internet shops, Hauptquelle wohl hier ~300€ Der Lötkolben ist handlich und wirklich sehr angenehm in der Handhabung. Mit der offenen im Internet entwickelten Ersatzfirmware [1] lassen die Dinger kaum Wünsche offen und sind hackbar. Drei Stück wären eine gute Grundaustattung für die Elektronikwerkstatt. Der Preis ist eine ungefähre Schätzung. Ein einzelner TS100 kostet etwa 50€. Man braucht allerdings zumindest ein oder zwei zusätzliche Lötspitzen und einen passenden Halter für den Lötkolben um Spaß daran zu haben. Meine Idee wäre zumindest ein Set mit allen verfügbaren Lötspitzen für ~140$ zu kaufen und zwei weitere nur mit dem am meisten benötigten Zubehör. Der Lötkolben wird ohne Netzteil geliefert. Es eignen sich aber sowohl Laptopnetzteile (Lenovo Rund-/Eckstrom), oder (absolut perfekt) die vor kurzen von sn0wdiver mitgebrachten 24V Hutschienennetzteile. 0 Vorschlag mat
Bernstein Spannfix ESD 1 dreh und schwenkbarer Schraubstock günstig gesehen bei Voelkner [2], evtl. direkt beim Hersteller in Remscheid anfragen wegen Sponsoring o.ä. ~130€ 0 Vorschlag mat
Wärmebildkamera 1 Wärmebildkamera ab 1000EUR gescheites Gerät z.B. von FLIR, ggf. auch für weitere Verwendung in Utopiastadt geeignet -2 Vorschlag thoto
Multimeter 3 verschiedene Hand-/Tischmultimeter mit Kapazität-, Widerstands- Spannungs- und Strommessung mit verschiedenen Messbereichen und Präzision. Bei Tischmultimeter Vierleitermessung und USB-/LXI-/VISA-/GPIB-/*-Schnittstelle, bei Handmultimetern ggf. Bluetooth- oder IR-USB-Schnittstelle je zwischen 100 und >1kEUR EEVblog 121GW, Keysight U1233A, diverse Tischmultimeter, usw. denkbar. Mehrere Multimeter um bequem Strom und Spannung messen zu können -2 Vorschlag thoto
LCR-Meter 1 autsch hilfreich für Bauteil-Messung um Defekte beurteilen zu können oder für HF-Voodoo 0 Vorschlag thoto

Fablab

Werkzeug, Gerät, Gegenstand Anzahl Beschreibung Bezugsquelle oder Idee für Spende/Sammelbestellung Preis Anmerkungen Priorität Status Vorschlag von
Maslow CNC 1 folgthttps://www.voelkner.de/products/197126/Bernstein-Schraubstock-SPANNFIX-ESD-Backenbreite-50mm-Spann-Weite-max.-70mm.html www.maslowcnc.com ~500€ folgt 0 Vorschlag mat
Mayku Formbox 1 Schnelle Erstellung von Gussformen https://www.mayku.me/ ~700 € (inkl Formplastik und Beispielgussmasse etc) folgt 0 Vorschlag step21

Aktuell: Werkzeug von Knipex

Ich habe mal quer durch den Katalog geschaut. In den Kategorien Greifzangen[3], Gripzangen[4], Sicherungsringzangen[5], Pinzetten[6] und Werkzeugsortimente [7] habe ich aber noch nichts rausgesucht und da ist bestimmt noch einiges für uns interessantes dabei. (mat)

Artikel Nr. Anzahl Beschreibung Anmerkungen Priorität Vorschlag von
01 06 160 1 Kombizange isoliert link 0 mat
12 42 195 1 KNIPEX MultiStrip10 link wäre echt praktisch und sicher auch nützlich für die Elektroarbeiten in der GPA 1 mat
12 85 100 SB 1 Abisolierwerkzeug für Glasfaserkabel link -2 mat
15 11 120 1 Lackabzieh-Pinzette link -1 mat
16 30 135 SB 1 Abmantelungswerkzeug link für Kabeldurchmesser 6-29mm, praktisch für die Elektroarbeiten in der GPA 0 mat
78 03 125 2-3 Electronic Super Knips link als Ersatz für den im Space verstorbenen und für die Lötarbeitsplätze 2/0 mat
77 32 120H 1 Elektronik-Seitenschneider mit eingesetzter Hartmetallschneide link für Schneidaufgaben, denen der SuperKnips nicht gewachsen ist... verlängert hoffentlich dessen nützliche Lebensdauer im Space 😉 1 mat
72 51 160 Seitenschneider für Lichtwellenleiter link -2 mat
73 72 180 1 KNIPEX TwinForce Seitenschneider link 0 mat
95 12 200 1 Kabelschere link für Elektroinstallation GPA -1 mat
95 62 190 1 Drahtseilschere link für fiese Seile und Drähte, wo man sich mit anderen Zangen abmühen muss und diese evtl. sogar beschädigt (auch perfekt für Bowdenzüge) -1 mat
97 53 14 1 Selbsteinstellende Crimpzange für Aderendhülsen link für GPA Elektroinstallation und RepCafé 0 mat
97 43 05 1 Crimp-Systemzange link Mit dieser Artikelnummer ist die Zange mit einem Crimpeinsatz für unisolierte Flachstecker mit 4,8 und 6,3mm breite ausgestattet. Die Zange ist aber eigentlich nur sinnvoll, wenn wir auch noch andere Crimpeinsätze und den Koffer bekommen würden. -2 mat
86 03 125 2-3 Zangenschlüssel link der kleinste Zangenschlüssel von Knipex. Durch die parallel geführten backen kann man damit hervorragend kleine Verschraubungen bearbeiten, oder Teile festhalten 1 mat
86 05 150 1 Zangenschlüssel link Zangenschlüssel in universeller Größe für allerlei Verschraubungen 0 mat

Verbrauchsmaterial

Name Art Packungs/Gebindegröße Preis gewünschter Mindestbestand Priorität (Erstanschaffung) Status Vorschlag von
SMD Widerstandssortiment 0805 Bauteilesatz ? ? 20 pro Wert evtl. mehr bei Standardwerten 0 vorhanden thoto
SMD Keramikkondensatoren 0805 Bauteilesatz ? ca. 20€ 10 pro Wert evtl. mehr bei Standardwerten (50 bei 100nF) 0 vorhanden thoto
Chip Induktivitäten SMD 0805 Bauteilesatz 44 Werte 4.7-100nH á 25 Stück ca. 30€ 5 pro Wert 0 bestellt/nicht angekommen thoto
Akkupunkturnadeln Zubehör 3D Drucker, zum Reinigen verstopfter Düsen verschiedene Stärken ~1€ ein paar, sollten lange halten 0 vom Medizinmann geschenkt bekommen 😉 (mat) ex, nilsarne
Kohleschicht/Metallfilm-Widerstände 4.7kOhm ~4 EUR 100 0 eBay, digikey thoto
SOT-23-5 LDO Typ wie RT9013-33, besseres, billigeres Äquivalent AP2112K-3.3TRG1 3.3V Out, >=500mA ~7 EUR 25 0 digikey thoto
Federkontaktstifte aka Pogo-Pins verschiedene Rastermaße <1EUR/Stk. 20 Stk./Sorte -1 eBay thoto
