KNX-Installation

Release status: stable [box doku]

Description KNX Installation der GPA
Author(s)  sneu



„User:sneu|sneu“ kann nicht als Seitenname in diesem Wiki verwendet werden.
„{{{username}}}“ kann nicht als Seitenname in diesem Wiki verwendet werden.

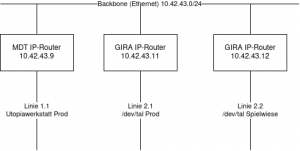

Bustopologie


Es gibt momentan 2 Bereiche. Jeder Bereich ist wiederum in Linien aufgeteilt:

  • 1 Utopiawerkstatt
    • 1.1 Bereichslinie (Linie für alle KNX-Geräte in der Utopiawerkstatt)
  • 2 /dev/tal
    • 2.1 Prod (KNX-Geräte im /dev/tal für Standardfunktionen die immer gehen sollten. In diese Linie keine selbstgebauten Busaktoren oder experimentelle Busprotokolle hängen solange diese nicht den Status stable haben)
    • 2.2 Spielwiese (geplant, Liniekoppler fehlt noch. Diese Linie ist zum austoben und zum entwicklen von eigenen Buskomponenten gedacht. Wenn hier etwas den Bus aus dem Tritt bringt habt das durch die eigene Linie keine Auswirkungen auf Standardfunktionen des Gebäudes wie z.B. Licht und/oder Heizung)

IP-Gateways

MDT IP-Router (UV-Montagehalle): 10.42.43.9 [1]

Gira X1 (UV-/dev/tal): 10.42.43.10 [2]

Gira IP-Router (UV-/dev/tal): 10.42.43.11 [3]

OpenHAB

HabPanel: http://192.168.200.33:8080/habpanel/#

OpenHAB: http://192.168.200.33:8080

Gira X1

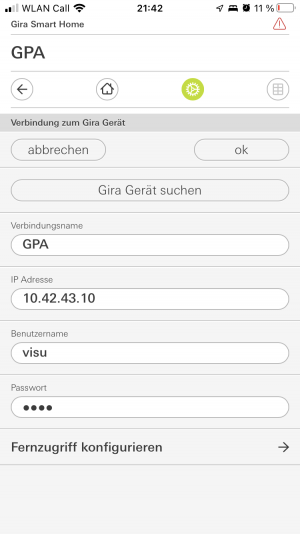

GPA GIRA SMART HOME.png

Über das Gira X1 Modul können momentan alle Aktorkanäle in der Utopiawerkstatt gesteuert und abgefragt werden. Das ist momentan dazu gedacht um bei der Verdrahtung die Funktion überprüfen zu können. Später wird die Visualisierung über ein anderes Stück Software laufen.

Um die Aktoren Steuern zu können wird die "Gira Smart Home App" auf einem Smartphone oder Tablet installiert werden.

Die Einstellungen in der App müssen wie im Screenshot rechts vorgenommen werden.

Der X1 ist momentan über das WLAN /dev/tal oder fallback.devtal.de erreicht werden.

Das Passwort lautet visu .

Busparametrierung

Gruppenadressen

Topologie

Aktoren

Utopiawerkstatt

Physikalische Adresse Typ Kanal Nutzung Kommentar
1.1.10 Schaltaktor 24x
A1 Empfang Licht 1
A2 Shop
A3 Keller Licht EIngang
A4 Keller Licht Heizung
A5 Keller Licht Lager
A6
A7
A8
A9
A10
A11
A12
A13 Empfang Steckdose 3
A14 Empfang Licht 2
A15 WC Licht
A16 WC Rot/Gruen
A17 CAM Werkstatt Licht
A18 Serverraum
A19 Batterieraum
A20
A21
A22
A23
A24
1.1.11 Binäreingang 6x
E1 Empfang Lichttaster
E2 WC Lichttaster
E3 Keller Lichttaster
E4
E5
E6
1.1.12 Dimmaktor 4x
A1
A2
A3
A4
1.1.30 Schaltaktor 12x
A CAM-Werkstatt Steckdose 11 Ultimaker
B CAM-Werkstatt Steckdose 12
C CAM-Werkstatt Steckdose 13 Ladegerät
D CAM-Werkstatt Steckdose 14 Ladegerät
E CAM-Werkstatt Steckdose 15
F CAM-Werkstatt Steckdose 16 Folienplotter
G CAM-Werkstatt Steckdose 17 Notebook Plotter/Folienplotter
H CAM-Werkstatt Steckdose 18 Plotter
I
J
K
L
1.1.31 Schaltaktor 12x
A
B
C
D
E
F
G
H
I
J
K
L
1.1.32 Binäreingang 6fach (Montagehalle)
E1 CAM-Werkstatt Lichttaster
E2
E3
E4
E5
E6
1.1.41 Tasterinterface 4fach (Keller Lager)
A Kellereingang Lichttaster
B Keller Heizungsraum Lichttaster
C Keller Lagerraum Lichttaster
D

/dev/tal

Physikalische Adresse Typ Kanal Nutzung Kommentar
2.1.10 Schaltaktor 24x
A1 Aussenbeleuchtung GPA
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14
A15
A16
A17
A18
A19
A20
A21
A22
A23
A24
2.1.11 Binäreingang 6x
E1 Hackcenter Taster
E2 Lounge Taster
E3 E-Werkstatt Taster Momentan mit Taster von Flur getauscht, da im Flur noch kein Taster
E4 Flur Taster Momentan mit Taster von E-Werkstatt getauscht, da im Flur noch kein Taster
E5
E6 Türschloßkontakt
2.1.12 Schaltaktor 4x
A1 Hackcenter Deckenlampe
A2 Lounge Deckenlampe
A3 E-Werkstatt Deckenlampe
A4 Flur Deckenlampe
2.1.31 Heizungsaktor mit Regler 6x
A1 Hackcenter Heizkörper links & mitte
A2 Hackcenter Heizkörper rechts
A3 Lounge 2x Heizkörper Gartenseite
A4 Lounge Heizkörper Strassenseite
A5 E-Werkstatt 2x Heizkörper
A6

Noch benötigte Komponenten

Anzahl Komponente Artikelnummer
5x Einzelrahmen E2 reinweiss glänzend 0211 29
10x SCHUKO-Steckdose 16 A 250 V~ mit Klappdeckel 0440 30
10x SCHUKO-Doppelsteckdose 16 A 250 V~ waagerecht mit Klappdeckel 0781 30
? SCHUKO-Dreifachsteckdose 16 A 250 V~ waagerecht mit Klappdeckel 0789 30
1x KNX IP-Router für Spielzeuglinie 2167
1x KNX-Netzteil für Spielzeuglinie 2130
2x KNX-Heizungsaktor 6fach mit Regler 2129
15x Thermischer Stellantrieb 24V 2179
2x Netzteil 24V AC 1024
Bin mir nicht sicher , was für eine Türstelle alles benötigt wird. Türstelle 3fach?
Bin mir nicht sicher , was für eine Türstelle alles benötigt wird. Steuergerät Audio ?
Bin mir nicht sicher , was für eine Türstelle alles benötigt wird. Gira S1 oder haben wir schon das S1?
Gira G1 PoE
5x /dev/tal; 7x Allgemein; 2x Reserve (um verschattung auszugleichen) KNX Präsenzmelder Mini Komfort 2225 00
14x Montagekit zur Aufputz-Montage 2242 00
